IRIS Reference

좋은 턴테이블이란?

​ㅇ진동이 없어야 한다

소리 재생으로 발생하는 내부 진동 및 공간으로 부터 발생하는 진동은 음에 영향을 주지 않도록 자체 소멸 및 외부로 처리하고 외부 진동은 철저하게 차단한다.​

​ㅇ공진이 없어야 한다

턴테이블을 구성하는 요소의 재질 및 구조는 내부 진동으로부터 공진점이 없는 구조로 한다.

ㅇ정숙·정속을 유지해야 한다

플레이트는 정숙한 속도 회전 및 아날로그적인 속도제어(모터 및 관성회전으로 발생하는 코킹현상과 럼블 현상 최소화 하는 구조)

​ㅇ사용이 편리해야 한다

디자인은 심플하고 톤암 구성이 편리해야 한다.

진선 IRIS Reference 턴테이블 구성요소

​ㅇ속도제어기는 AVR 마이크로 컨트롤러를 사용한 전용드라이브 IC와 소프트웨어 C 언어로 구성.

​ㅇ분해능은 약 30Hz에 33회전으로 구동하며 한 클릭 스텝당 1/1000Hz로 가변.

​ㅇ모터는 BLDC 모터를 사용했고 일반적인 디지털 쵸퍼 출력으로 구동하지 않고 순수 아날로 그 출력을 파워트랜지스터로 증폭하여 사용.

​ㅇ속도제어 루프는 오픈제어 루프로 물리적 관성으로 속도를 구현.

​ㅇ제어기 출력은 3상 120도 5V 싸인파 이며 코킹레스, 스롯레스 모터.

​ㅇ턴테이블의 총 무게는 100Kg, 플레이트 부분만 약 30Kg.

​ㅇ플레이트는 자체 공진점이 없도록 합성수지 알갱이로 충진 처리.

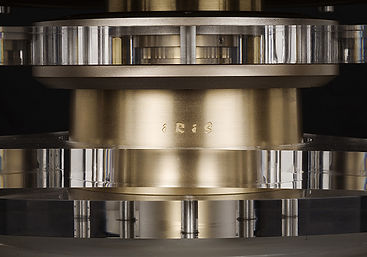

​ㅇ회전스핀들 상하에는 자석부양을 이용한 세라믹 베어링으로 구성하여 상부베어링은 플레이트 중량을 컨트롤하게 하였고 하부베어링은 회전 구동체의 총 중량을 컨트롤.

​ㅇ턴테이블을 받치는 다리는 외부 진동을 차단하는 구조이며 높이 조절 및 내부 진동을 외부로 빼내도록 튜닝.

​ㅇ모터와 회전 서브 플레이트 사이를 낚시 줄 벨트로 구동

​ㅇ회전 스핀들 축은 서브 플레이트에 고정되어 회전하고 메인 플레이트는 스핀들 축에 직결되지 않고 회전스핀들 축의 오일 탱크로부터 회전력을 얻어 오일 댐핑 상태로 회전.

​사이즈 : W- x D- x H-

​무게 : 100kg

​가격 : 14,000,000원
